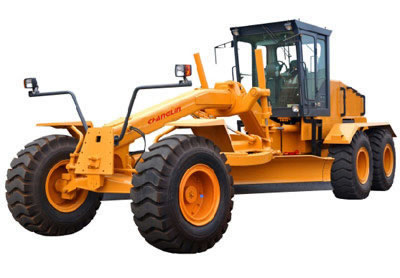

Автогрейдер 724M

Автогрейдер 724M

Характеристики автогрейдера 724M
1. Двигатель

Тип: с водяным охлаждением, четырехтактный, с турбонаддувом
Model: Shangchai SC11CB
Номинальная мощность: 175кВт/240л.с.
Номинальная скорость: 2600об.мин/2300об.мин
Макс. крутящий момент: 750Нм при 1500-1700об. мин, 843Нм при 1400об. мин

2. Коробка передач
Модель: ZF (Лючжоу)
Тип: с переключением под нагрузкой, электрогидравлическое управление, с гидротрансформатором
Переключение передач: 6 передач переднего хода и 3 передачи заднего хода
Скорость хода

Скорость/переключение 1 2 3 4 5 6
Передний ход 5.74 8.73 13.02 17.49 26.98 38.98
Задний ход 5.74 13.02 26.98 - - -

3. Мосты
3.1 Задний мост: 3-ступенчатый привод с самоблокирующимся дифференциальным механизмом
3.2 Передний мост: качающийся ведущий мост, угол качения – 15° (вправо/влево), угол наклона переднего колеса – 17° (вправо/влево), угол поворота рулевого колеса – 45°

4. Противовес
Тип: качающегося типа
Угол качения: 15 °
Привод: сверхпрочная роликовая цепь

5. Тормозная система
5.1 Рабочий тормоз: полностью гидравлический привод. Дисковый тормоз с суппортом устанавливается рядом с двумя средними колесами и двумя задними колесами автогрейдера.
5.2 Стояночный тормоз: устанавливается на конце вала коробки передач.
5.3 Непрерывное торможение: гидротрансформатор поддерживает непрерывное торможение.

6. Гидравлическая система
Гидравлическая система данного автогрейдера оснащается двумя независимыми насосами. Давление в системе составляет 16 МПа.

7. Рама
Шарнирно-сочлененная рама

8. Нож
Размер: 4422×688 (Длина×высота подъема)
Угол возврата: 360°
Макс. угол наклона (влево/вправо): 90°
Макс. глубина врезания: 500мм

9. Шины
Тип: стандартные шины для строительной техники
Количество: 6
Размер: 20.5-25, 16PR

10. Электрическая система и инструменты
Рабочее напряжение: 24В
Инструменты: различные лампы освещения и рабочие инструменты

11. Основные технические характеристики
11.1 Эксплуатационная масса: 19000кг (стандарт) / 20000кг (с передним отвалом и задним рыхлителем)
11.2 Габаритные размеры: 9300 × 2800 × 3800 (стандарт), 10910 × 2890 × 3630 (с передним отвалом и задним рыхлителем)

12. Дополнительные комплектующие
12.1 Передний отвал
12.1.1 Размер: 2890 × 1020 (Ш × В)
12.1.2 Расстояние до передней оси: 1600 мм
12.1.3 Макс. глубина рыхления: 205 мм
12.2 Задний рыхлитель
12.2.1 Ширина: 2087мм
12.2.2 Количество зубцов: 5
12.2.3 Макс. глубина рыхления: 315мм

Техническая спецификация автогрейдера :
Модель 724M
Габариты (Д×Ш×В, мм) 9230×2800×3550
Снаряжённая масса (кг) 19000
Макс. тяговое усилие (кН) 99
Дизельный двигатель ShangChai SC11CB
Номинальная мощность (кВт) 175
Картер трансмиссии LiuZhou ZF
Количество передач 9, в т.ч.: шесть переднего и три заднего хода
Мин. радиус разворота (мм) 8600
Размеры отвала (Ш×В×Г, мм) 4422×688
Макс. подъём отвала (мм)
Макс. глубина резки (мм) 500
