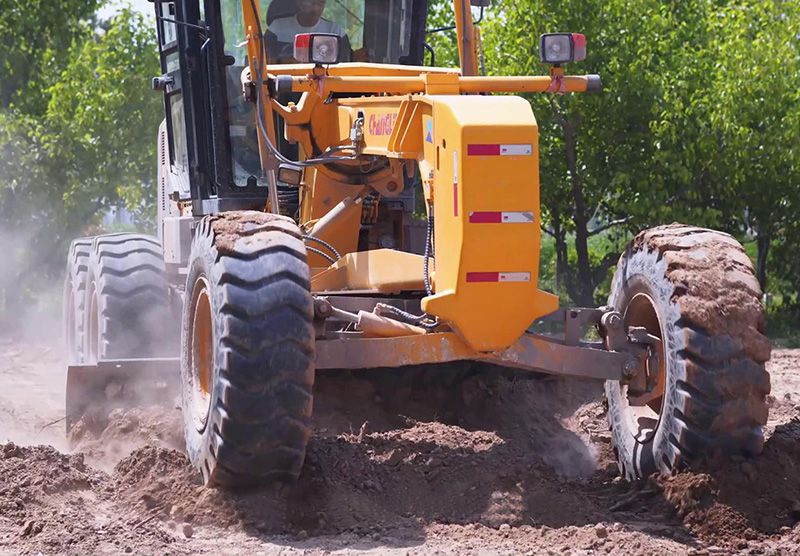

Автогрейдер 719H

Автогрейдер 719H

Характеристики автогрейдера-719H:
1. Машина оснащает надежным двигателем Shangchai SC11CB195G2B1 или оригинальным двигателем Cummins.
2. Электро-гидравлический переключение передачи при невыключенном сцеплении T / M, 6 передние и 3 задние передачи делают управление машиной легким и удобным.
3. Гидравлический замок, автоматическая блокировка / разблокировка NO-SPIN дифференциал обеспечивает машину стабильностью и мощной тягой.
4. Идеальное распределение нагрузки на ось обеспечивает отличную устойчивость во время резки твердых поверхностей.
5. Исправная, эффективная гидравлическая система позволяет заказчику использовать машину в полной мере.
6. Рама коробчатого сечения и передовое управление T / M позволяет машине завершить тяжелую работу.
7. Машина оснащает гибкой системой подвешивания ножей и шарнирно-сочлененной рамой, который помогает машине достичь широкого рабочего диапазона.

Техническая спецификация автогрейдера-PY190:
Габаритные размеры
1 Длина 9385mm 9235mm
2 Ширина 2600mm
3 Высота (верхняя часть кабины) 3370mm
4 Колесная база 6150mm 6100mm
5 Ширина хода 2120(mm)
Основная техническая характеристика
1 Эксплуатационная масса 15800kg 15900kg
2 Длина лезвия 4268mm
3 Высота лезвия 550mm
4 Толшина лопатки ледоруба 16mm
5 Макс. высота подъема лезвия 450mm
6 Макс. глубина копания 535mm
7 Мин. радиус поворота 7400mm
8 Угол поворота рамы ±26°
9 Макс. угол поворота переднего колеса +49°
10 Угол колебания переднего моста 32°
11 Дорожный просвет под передней осью 610mm
12 Номинальная скорость(Km/h),6 передние и 3 задние передачи
  (1) Ⅰ передняя передача 6.5
(2) Ⅱ передняя передача 11.4
(3) Ⅲ передняя передача 14.6
(4) Ⅳ передняя передача 24.8
(5) Ⅴ передняя передача 30
(6) Ⅵ передняя передача 49.2
(7) Ⅰ задняя передача 6.5
(8) Ⅱ задняя передача 14.6
(9) Ⅲ задняя передача 30
Дизельный двигатель
1 Модель Cummins engine 6CTAA8.3-C185 (TIER2) ShangChai SC11CB195G2B1 Двигатель
2 Тип С непосредственным впрыском и трубонаддувом С непосредственным впрыском, трубонаддувом и водяным охлаждением
3 Номинальная мощность 138 kW 143(1±5%)(kW)
4 Ход диаметра цилиндра 114/135 (mm) 121/152 (mm)
5 Объем цилиндра 8.3(L) 10.48(L)
6 Мощность стартерного мотора 7.5(KW) 7.5(KW)
7 Напряжение стартерного мотора 24(V) 24(V)
8 Номинальная скорость 2200(r/min) 2200(r/min.)
9 Макс. крутящий момент 902(N.m) /(1400r/min) 748±6%(N.m)/(1400r/min)
10 Вид запуска Электрический Электрический
11 Мин. потребление топлива 211(g/Kw.h) 230(1±5%)(g/kw.h)
12 Вес нетто 617(kg) 960(kg)
Система передачи
1.Преобразователь крутящего момента
1 Модель WG180 (Технология ZF)
2 Тип 3-секции.одноступенчатый
3 Соотношение крутящего момента 2.35
4 Тип охлаждения Циркуляционное
2.Коробка передач
1 Модель WG180 (Технология ZF)
2 Тип Переключение под нагрузкой, односменный рычаг, замок разводного моста
3 Переключение передач 6 передние и 3 задние передачи
3.Ось и шины
1 Тип основного редуктора Коническая шестерня со спиральными зубьями, одноступенчатый
2 Передаточное число основного редуктора 3.583
3 Тип заключительного редуктора Одноступенчатая цепная передача
4 Передаточное число заключительного редуктора 3.75
5 Передаточное отношение 13.436
6 Двойной-привод Двухрядная роликовая цепь
7 Размер шины 17.5-25-12PR(стандартный)
13.00-24-12PR(опциональный)
Рабочий механизм гидравлической системы
1 Модель масляного насоса(с насосом управления поворотами) CBGj2045/1025
2 Система давления 17.5MPa
3 Модель распределительного клапана HUSCO5000-D
4 Обратный гидроклапан Italy MTC технология
5 Модель гидромотора EATON, JS-130
Система рулевого управления
1 Тип Отклонение передней шины
2 Модель рулевого механизма BZZ1-E160B/ FKA-163022
3 Система давления 16MPa
Тормозная система
1 Вид путевого тормоза Гидравлический принудительный и внутренним образом расширяющийся тормоз
2 Система давления 10MPa
3 Тип стояночного тормоза Механический и внутренний расширяющийся тормоз
Размеры цилиндра
1 Рулевой цилиндр переднего моста Тип Поршень двойного действия
Диаметр цилиндра X стержень X ход 2-Ф50*35*320(mm)
2 Цилиндр наклона переднего моста Тип Поршень двойного действия
Диаметр цилиндра X стержень X ход 1-Ф80*40*160(mm)
3 Цилиндр подъема отвала Тип Поршень двойного действия
Диаметр цилиндра X стержень X ход 2-Ф80*50*1045(mm)
4 Цилиндр гидроперекоса Тип Поршень двойного действия
Диаметр цилиндра X стержень X ход 1-Ф80*40*300(mm)
5 Цилиндр поворота пальца Тип Поршень двойного действия
Диаметр цилиндра X стержень X ход 2-Ф90*50*370(mm)
6 Цилиндр переключения тяговой рамы Тип Поршень двойного действия
Диаметр цилиндра X стержень X ход 1-Ф80*45*450(mm)
7 Цилиндр бокового выдвижения отвала Тип Поршень двойного действия
Диаметр цилиндра X стержень X ход 2-Ф80*50*1250(mm)
8 Цилиндр кирковщика Тип Поршень двойного действия
Диаметр цилиндра X стержень X ход 1-Ф90*50*300(mm)
9 Цилиндр переднего отвала Тип Поршень двойного действия
Диаметр цилиндра X стержень X ход 1-Ф90*45*400(mm)
10 Цилиндр рыхлителя Тип Поршень двойного действия
Диаметр цилиндра X стержень X ход 1-Ф100*50*635(mm)
Емкость масляного бака
1 Топливо (дизель) 300L 340L
2 Смазочное масло двигателя 24L 27L
3 Масло для конвертера масляного бака 28L
4 Масло для гидравлической системы 80L 90L
5 Масло для ведущего заднего моста 18L
6 Сдвоенная коробка 90L
