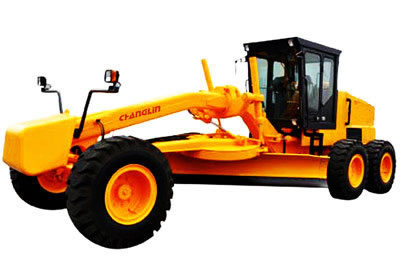

Автогрейдер 720MH

Автогрейдер 720MH

Характеристики автогрейдера 720MH
1. Двигатель

Тип: с водяным охлаждением, четырехтактный, с турбонаддувом
Модель: Shangchai SC8D200G2B1 or Dongfeng Cummins 6BTA8.3
Номинальная мощность: 147кВт/200л.с., 160кВт/215л.с.
Номинальная скорость: 2300об. мин, 2200об. мин

2. Коробка передач
Модель: ZF (Лючжоу) или 6WG180 (Ханчжоу)
Тип: с переключением под нагрузкой, электрогидравлическое управление, с гидротрансформатором
Переключение передач: 6 передач переднего хода и 3 передачи заднего хода
Скорость хода

Скорость/переключение 1 2 3 4 5 6
Передний ход 5.0 8.6 11.3 19.2 23.8 39.6
Задний ход 5.0 11.3 23.8 - - -

3. Мосты
3.1 Задний мост: 3-ступенчатый привод с самоблокирующимся дифференциальным механизмом
3.2 Передний мост: качающийся ведущий мост, угол качения – 15° (вправо/влево), угол наклона переднего колеса – 17° (вправо/влево), угол поворота рулевого колеса – 45°.

4. Противовес
Тип: качающегося типа
Угол качения: 15 °
Привод: сверхпрочная роликовая цепь

5. Тормозная система
5.1 Рабочий тормоз: полностью гидравлический привод. Дисковый тормоз с суппортом устанавливается рядом с двумя средними колесами и двумя задними колесами автогрейдера.
5.2 Стояночный тормоз: устанавливается на конце вала коробки передач.
5.3 Непрерывное торможение: гидротрансформатор поддерживает непрерывное торможение.

6. Гидравлическая система
Гидравлическая система данного автогрейдера оснащается двумя независимыми насосами. Давление в системе составляет 16МПа.

7. Рама
Шарнирно-сочлененная рама

8. Нож
Размер: 3965×650 (Длина×высота подъема)
Угол возврата: 360°
Макс. угол наклона (влево/вправо): 90°
Макс. глубина врезания: 500мм

9. Шины
Тип: стандартные шины для автогрейдеров
Количество: 6
Размер: 17.5-25, 12PR

10. Электрическая система и инструменты
Рабочее напряжение: 24В
Инструменты: различные рабочие лампы и рабочие инструменты

11. Основные технические характеристики автогрейдера
11.1Эксплуатационная масса: 15400кг (стандартная конфигурация с передним отвалом и задним рыхлителем)
11.2 Габаритные размеры: 8700 × 2595 × 3480 (стандарт), 10330 × 2740 × 3480 (с передним отвалом и задним рыхлителем)

12. Другие комплектующие
12.1 Передний отвал
12.1.1 Размер: 2740×920 (Ш×В)
12.1.2 Расстояние до передней оси: 1550мм
12.1.3 Макс. глубина рыхления: 205мм
12.2 Задний рыхлитель
12.2.1 Ширина: 2000мм
12.2.2 Количество зубцов: 5
12.2.3 Макс. глубина рыхления: 315мм

Техническая спецификация автогрейдера :
Модель 720MH
Габариты (Д×Ш×В, мм) 9100×2600×3500
Снаряжённая масса (кг) 15400
Макс. тяговое усилие (кН) 80.8
Дизельный двигатель ShangChai SC8D / Cummins 6BTA8.3
Номинальная мощность (кВт) 147/160
Картер трансмиссии HangChi/ZF
Количество передач 9, в т.ч.: шесть переднего и три заднего хода
Мин. радиус разворота (мм) 7800
Размеры отвала (Ш×В×Г, мм) 3965×650
Макс. подъём отвала (мм)
Макс. глубина резки (мм) 500
