Дорожный каток YZK14HD с Rexroth
Дорожный каток YZK14HD с Rexroth
ООО ЧанЛинь компании :

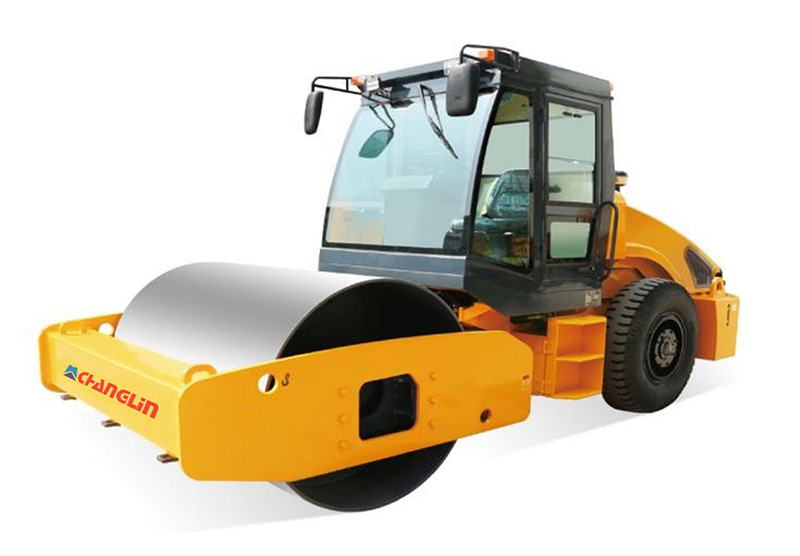

Дорожный каток YZK14HD с Rexroth
Описание
Дорожный каток YZK14HD оснащен двигателем Cummins с двойной амплитудой вибрации и мощной центробежной силой и бесступенчатой трансмиссией, что гарантирует высокоэффективность трамбовки.
Дорожный каток - дорожно-строительная техника.
Характеристика:
1. Рациональные конфигурации, надежность гидравлических компонентов повышают эффективность эксплуатации
2. Цилиндры с комбинированными уплотнителями
Удобное сиденье и кабина оператора
PD
| Габаритные размеры | |||
| 1 | Длина | 6095мм | |
| 2 | Ширина | 2300мм | |
| 3 | Высота(с кабиной) | 3055мм | |
| 4 | Колесная база | 2945мм | |
| 5 | Колея | 1560мм | |
| 6 | Мин.дорожный просвет | С PD | 420мм |
| Без PD | 360мм | ||
| Основные технические характеристики | |||
| 1 | Статистическая нагрузка (без PD) | 410N/cm | |
| 2 | Динамическая нагрузка (без PD) | 1370 N/cm | |
| 3 | Рабочий вес | С PD | 15130кг |
| Без PD | 13630кг | ||
| 4 | Номинальная амплитуда с PD | Высокая | 1.48 мм |
| Низкая | 0.73мм | ||
| Номинальная амплитуда без PD | Высокая | 2.08 | |
| Низкая | 1.02 | ||
| 5 | центробежная сила | В низкой частоте и высокой амплитуде | 292kN |
| В высокой частоте и высокой амплитуде | 182kN | ||
| 6 | Распределительный вес барабана | С PD | 9630кг |
| Без PD | 8130 кг | ||
| 7 | Распределительный вес шины | 5500кг | |
| 8 | Частота | 31/35Hz | |
| 9 | Мин.радиуса поворота | 5900мм | |
| 10 | Размеры барабана(с PD):диаметр Xширина X толщина | 1702×2100×28(мм) | |
| Размеры барабана (Без PD): диаметр Xширина X толщина | 1530×2100×28(мм) | ||
| 11 | PD спецификация | Количество | 135 |
| Площадь | 142cm2 | ||
| Высота | 100мм | ||
| 12 | Ходовая скорость(Km/h),3 передние &3 задние передачи | ||
| (1) 1-я передача (F/R) | 0~4.8 | ||
| (2) 2-я передача (F/R) | 0~6.4 | ||
| (3) 3-я передача (F/R) | 0~10.6 | ||
| 13 | Способность градиента | с PD | 30% |
| Без PD | 40% | ||
| Дизельный Двигатель | |||
| 1 | Модель | Cuммins двигатель 6BTA5.9-C(оригинальный) | |
| 2 | Тип | Вертикальный,четырехтактный двигатель | |
| 3 | мощность | 110кВт | |
| 4 | Объем цилиндра | 5.9 (Л) | |
| 5 | Номинальная частота вращения | 2200(об/мин.) | |
| 6 | Макс. крутящий момент | 590(N.M) | |
| 7 | Стартерный тип | Электрический | |
| 8 | Мин. удельный расход топлива | 229(g/Kw.h) | |
| 9 | Вес | 430(кг) | |
| Управляющее устройство | |||
| 1 | Модель | Гидростатическое вибрационное управление | |
| 2 | Тип | насос+ мотор + редуктор | |
| 3 | Модель насоса привода | A4VG71HWDЛ1/32R-NAF02F041D-S | |
| 4 | Модель вибрационного мотора +редуктор, число редуктора | A6VE55E24/63W-VZЛ027B+GFT26T2 62 | |
| 5 | Модель мотора + редуктор, отношение редуктора | A6VM80EZ4/3W-VAB027B+EM1020/MR 3.08 | |
| 6 | Давление в системе | 38МПа | |
| Мост и шина | |||
| 1 | Тип главного редуктора | Спирально-зубчатая передача, Одноступенчатая | |
| 2 | Передаточное число главного редуктора | 3.889 | |
| 3 | Тип конечного редуктора | Одноступенчатый планетарный | |
| 4 | Передаточное число заднего редуктора | 4.941 | |
| 5 | Общее число | 23.2584 | |
| 6 | Размер шины | 23.1-26-12PR | |
| Гидравлическая система | |||
| 1 | Модель вибраторного насоса | A10VG45EZ2DM1/10R-NSC10F013D | |
| 2 | Давление в системе | 280(кгf/cm2) | |
| 3 | Модель вибраторного мотора | A10FM45/52W-VRC60N007 | |
| Рулевое управление | |||
| 1 | Тип | Средняя шарнирно-сочленная рама. Полное гидравлическое Регулирование | |
| 2 | Модель насоса | AZ-PF-1X/022RRRR20KB | |
| 3 | Модель рулевого редуктора | BZZ1-E500C | |
| 4 | Давление в системе | 15MPa | |
| 5 | Размеры рулевого цилиндра | Ф90*45*280(мм) | |
| Тормозная система | |||
| 1 | Тип тормоза | тормоз путешествия зависят от гидравлической системы статической гидравлической буксировки близкого кругооборота, Вибрирующий редуктор с тормозом, которые управляют соленоидным клапаном. | |
| 2 | Тип стояночного тормоза | Ручной тормоз, тормоз зажима контроля гибкого вала |
|
| Объемы топливных резервуаров | |||
| 1 | Топливо (дизель) | 250 (Л) | |
| 2 | Смазочное масло двигателя | 15 (Л) | |
| 4 | Масло для гидросистемы | 140 (Л) | |
| 5 | Масло для Ведущей оси(F/R) | 24 (Л) | |
| 7 | Масло для вибрационного барабана | 2X56(Л) | |
